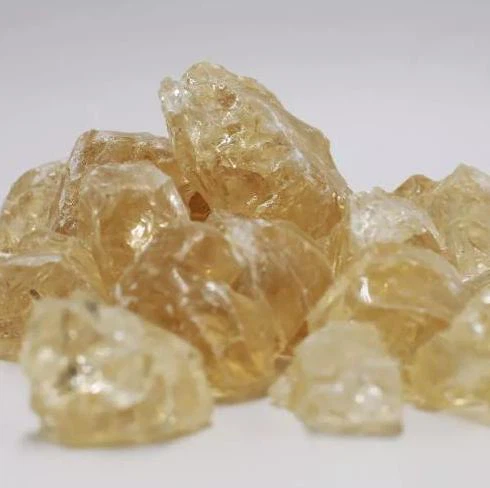

ポリカルボシラン (PCS) は、主鎖として Si-C 結合と活性な Si-H 結合を持つシリコーンポリマーです。それは通常はガラス状の固体または粘性のある琥珀色です。 PCS 製品の分子量と分布は 1000 ～ 2200 まで調整できます。軟化温度は 180 度 -230 度まで幅広い範囲で設計できます。ポリカルボシランは、炭化ケイ素、窒化ケイ素連続繊維、バルクに近いサイズの炭化ケイ素セラミックマトリックスなどを調製するために使用できます。

製品仕様

プロジェクト	テスト結果を確認する

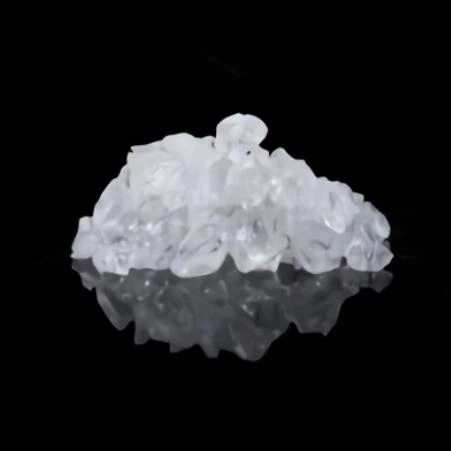

外観	無色または淡黄色の塊砂粉末
軟化点	180~210
融解範囲	<30
割れた製品の酸素含有量	<1.5%
数平均分子量	1000-2200
分散(Mw/Mn)	<3.5
セラミック収量	>57%

ポリカルボシランの応用分野

product-1037-316

炭化ケイ素繊維

炭化ケイ素繊維の最高使用温度は 1200 度に達します。炭素繊維よりも耐熱性、耐酸化性に優れています。最高使用温度における強度保持率は80％以上であり、化学的安定性も良好です。形態的にはウィスカーと連続繊維の2種類に分けられます。新製品の国産SiC長尺繊維は、平均繊維径12μm、室温弾性率280GPa、平均引張強さ3.3GPa。

製品仕様

シリアルナンバー	インジケーターの種類	技術的パラメータ
1	バンチサイジング率、%	3301:1.0-2.5
1	バンチサイジング率、%	3303:0.8-2.0
2	直径、μm	12.0±1.0
3	仕様(1束あたりのフィラメント数)	500
4	モノフィラメント直径の離散係数、%	＜20
5	線密度、テックス	180±10
6	密度、g/cm3	3.10±0.15
7	モノフィラメントの引張強さ、GPa。	2.8以上
8	束の引張強さ、GPa	2.6 以上
9	バンドルの離散係数強さ、％	＜10
10	引張弾性率、GPaの	350以上
11	引張弾性率の離散係数、%	＜10
12	破断点伸び、%	0.8 以上
13	離散的な破断伸び係数、%	＜10
14	SiC 粒径、nm	＞8
15	酸素含有量、重量%	＜1.0
16	炭素含有量、重量%:	30.9±2.0
17	シリコン含有量、wt%	68.9±2.0
18	炭素とケイ素の原子比	1.05±0.10
19	高温強度保持率	アルゴン1250度、1時間。>90%以上保持力 2.5GPa以上
19	高温強度保持率	1250度の空気、1時間。>80%以上保持力 2.5GPa以上

炭化ケイ素繊維の応用分野

product-1035-315

窒化ケイ素(Si3N4)繊維

窒化ケイ素繊維は、化学式 Si3N4 を持つ高温耐性、高強度のセラミック繊維です。酸化雰囲気では、最高動作温度は 1300 度です。非酸化性雰囲気中での最高使用温度は1800度です。引張強度と弾性率はそれぞれ1000MPaと300GPaに達します。熱膨張係数が低く、耐摩耗性に優れています。主に金属やセラミックスの強化に使用されます。

製品仕様

シリアルナンバー	インジケーターの種類	技術的パラメータ
1	バンチサイジング率、%	4101:1.5~3.5%
1	バンチサイジング率、%	4103:0.9~2.9%
2	直径、μm	13.0±1.0
3	モノフィラメント直径の離散係数、%	＜20
4	線密度、テックス	155±8
5	密度、g/cm3	2.25±0.10
6	モノフィラメント引張強度	1.60GPa以上
7	結束引張強さ	1.60GPa以上
8	引張弾性率	140GPa以上
9	酸素含有量、重量%	3.0% 以下
10	炭素含有量、重量%:	{{0}.9% 以下、窒素含有量: (37.0±3.0)%;
11	高温強度保持率	1250℃ argon, 1h: >1.30GPa、
11	高温強度保持率	1200℃ air, 1h: >1.20GPa。

窒化ケイ素繊維の応用分野

product-1035-316

アルミナファイバー

アルミナ連続繊維の長期使用温度は約1200-1300℃に達することがあります。単繊維の直径は約 7-14 ミクロンで、有機成分は含まれません。人間の健康には全く無害です。同社の製品には主に、耐火性および断熱性のソフトポテンシャル、セラミックベースおよび金属ベースの複合材料に使用される織布、織ベルト、編組ロープ、編組スリーブ、ミシン糸およびその他の織物が含まれます。アルミナ連続繊維は、高温、高強度、耐酸化性を備え、新世代のハイエンド機器製造の中核素材です。

製品仕様
